Informaçoes importantes

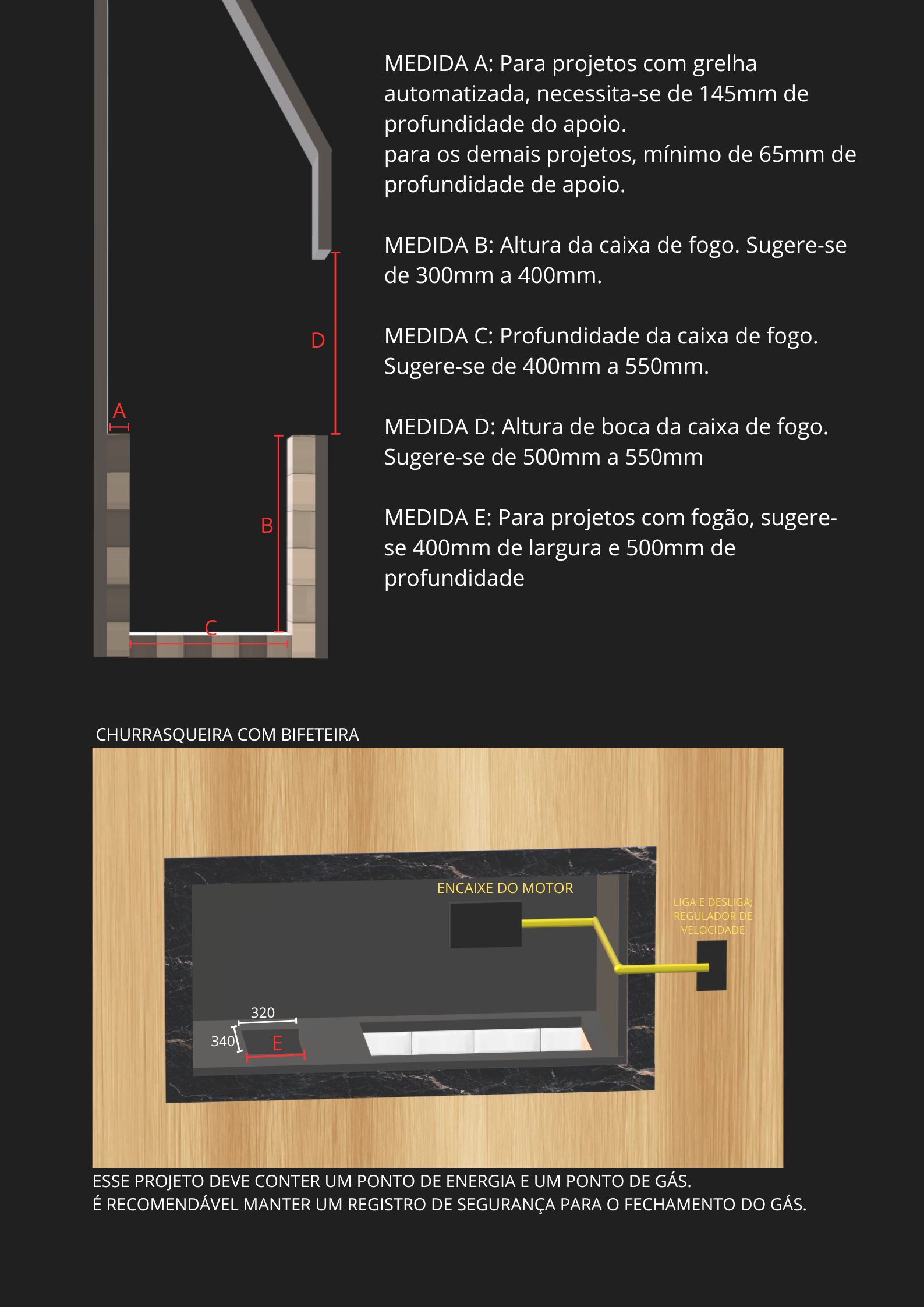

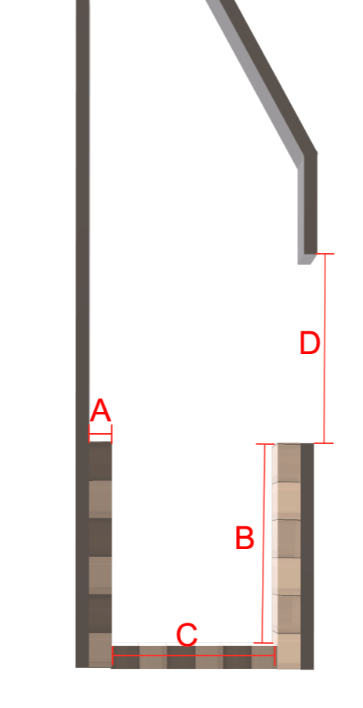

MEDIDA A: Para projetos com grelha automatizada, necessita-se de 145mm de profundidade do apoio.

para os demais projetos, mínimo de 65mm de profundidade de apoio.

MEDIDA B: Altura da caixa de fogo. Sugere-se de 300mm a 400mm.

MEDIDA C: Profundidade da caixa de fogo. Sugere-se de 400mm a 550mm.

MEDIDA D: Altura de boca da caixa de fogo. Sugere-se de 500mm a 550mm

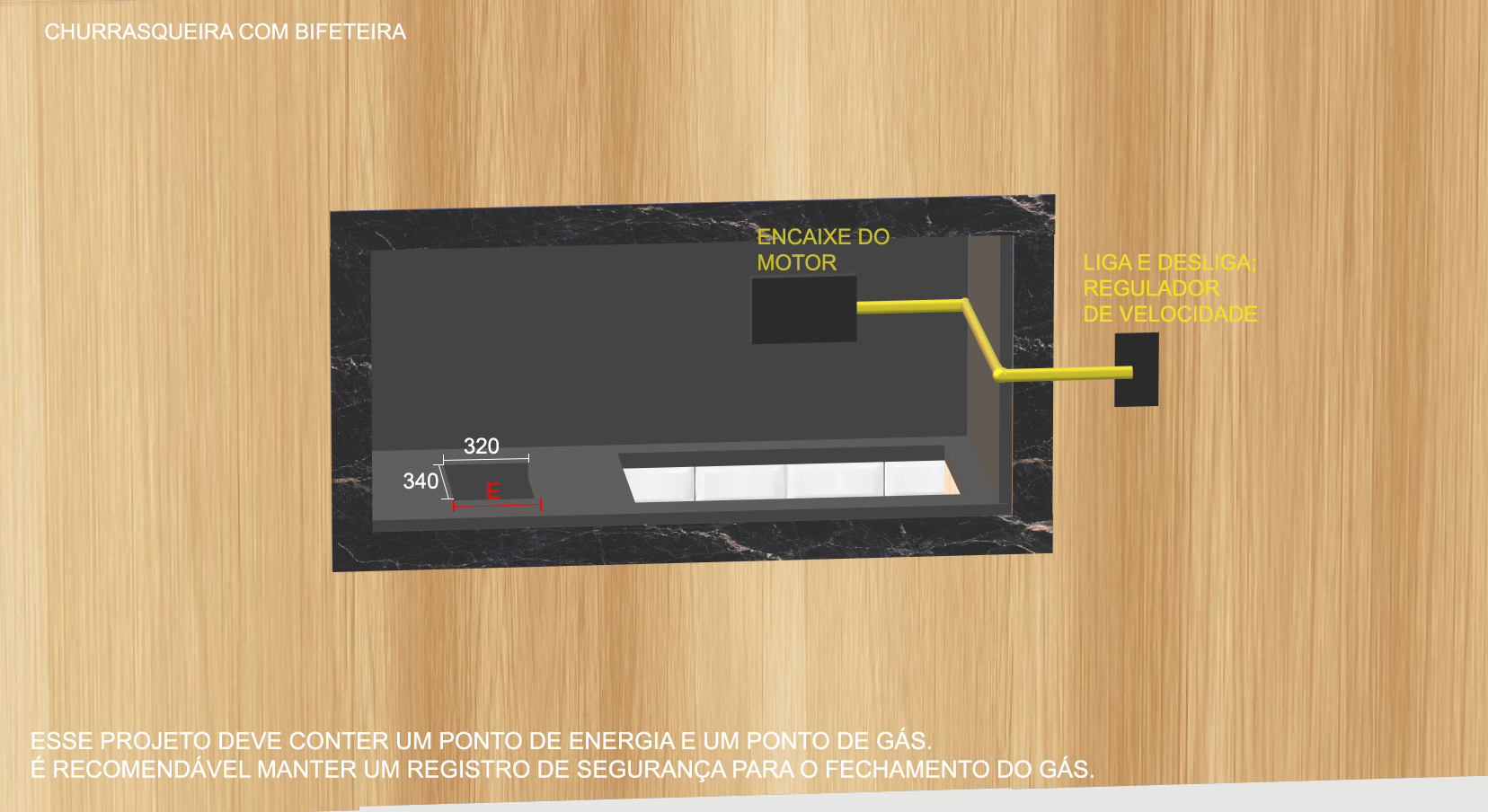

MEDIDA E: Para projetos com fogão, sugere-se 400mm de largura e 500mm de profundidade

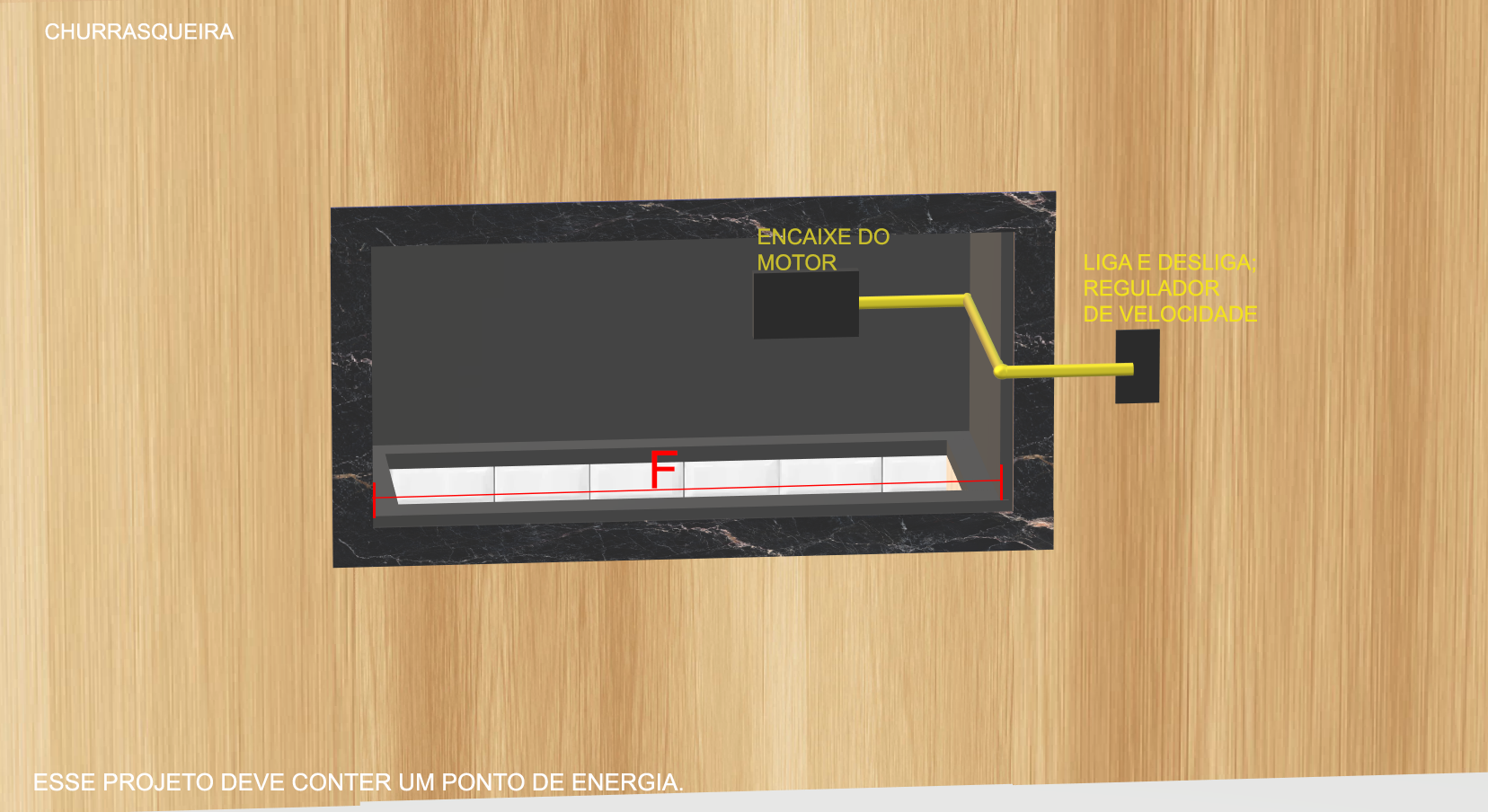

MEDIDA F: Medida de largura da boca, que definem a quantidade de espetos.

3 ESPETOS: 310mm a 425mm

5 ESPETOS: 425mm a 545mm

7 ESPETOS: 545mm a 660mm

9 ESPETOS: 660mm a 775mm

11 ESPETOS: 775mm a 895mm

13 ESPETOS: 895mm a 1010mm

15 ESPETOS: 1010mm a 1013mm

17 ESPETOS: 1013mm a 1240mm

19 ESPETOS: 1240mm a 1360mm

21 ESPETOS: 1360mm a 1480mm

23 ESPETOS: 1480mm a 1595mm

25 ESPETOS: 1595mm a 1710mm

27 ESPETOS: 1710mm a 1830mm

29 ESPETOS: 1830mm a 1950mm

31 ESPETOS: 1950mm a 2065mm

33 ESPETOS: 2065mm a 2180mm

35 ESPETOS: 2180mm a 2300mm

37 ESPETOS: 2300mm a 2415mm
